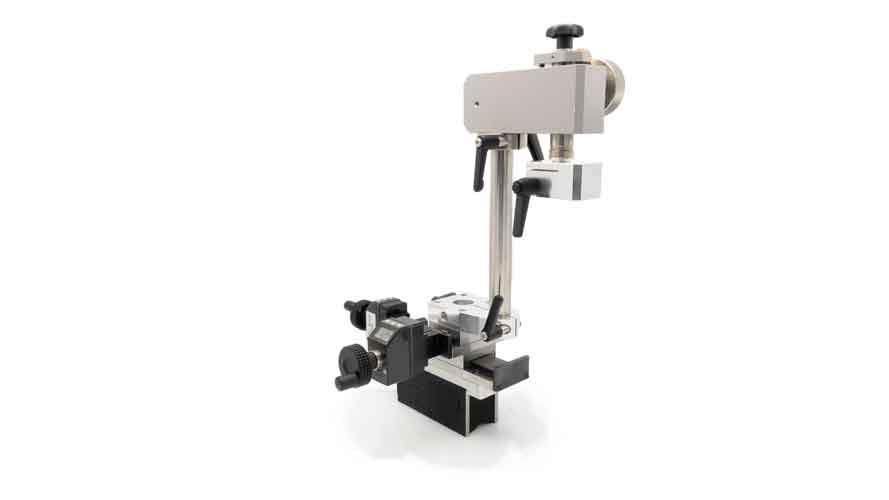

Verfahrbares Präzisionsmessstativ mit Magnetfuß für UCI Sonden
Das MS 2-Stativ ermöglicht eine flexible Handhabung bei unterschiedlichsten Messaufgaben. Der integrierte Magnetfuß lässt sich einfach an viele Bauteilgeometrien anbringen. Die präzise gefertigten und verstellbaren Schlitten bieten eine hochgenaue Positionierung der Sonden. Die digitalen Messanzeigen lassen sich optimal ablesen. Für die Einheit können mm, inch und Anzahl der Umdrehungen ausgewählt werden. Es kann relativ wie absolut gemessen werden. Die Geometrie und der einfache Aufbau des Stativs ermöglichen präzise, wiederholbare und hochgenaue Messungen.
Das Messstativ ist für Sonden der Baugruppen SONO H und SONO M geeignet.
Ihre Vorteile im Überblick
- Geführte Messung minimiert die Bedienerabhängigkeit
- Exakte Positionierung durch verfahrbare Schlitten mit hochgenauem, digitalen Messsystem
- Sehr hohe Wiederholbarkeit der Messwerte durch stabilen Aufbau
- Hohe Flexibilität durch den Magnetfuß
- Zum Messen an unterschiedlichsten Bauteilformen oder bei Messungen an unterschiedlichen Orten
- 2-in-1 – Für SONO H- und SONO M-Sonden geeignet
Technical Data
| Befestigung: | Magnetfuß |
| Max. Verfahrweg X-Achse: | 75 mm |
| Max. Verfahrweg Y-Achse: | 25 mm |
| Max. Bauraumhöhe: | 120 mm (SONO H10| H50| H100) |
| Max. Bauraumhöhe: | 195 mm (SONO M1| M3| M8) |
| Messanzeige: | digital |
| Messeinheit: | metrisch | inch | Anzahl der Umdrehungen |
| Messposition: | absolut | relativ |
| Zusatzliche Funktionen: | Klemmhebel zur Fixierung der Linearführung in X & Y |
