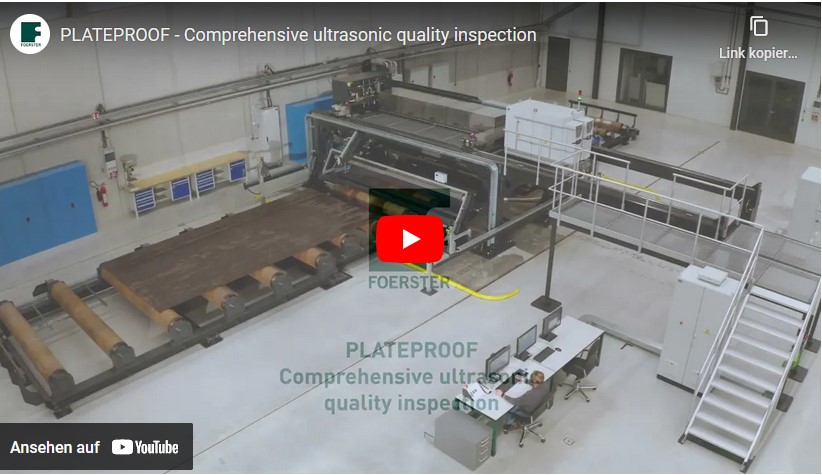

Umfassende Ultraschallprüfung im Produktionsprozess

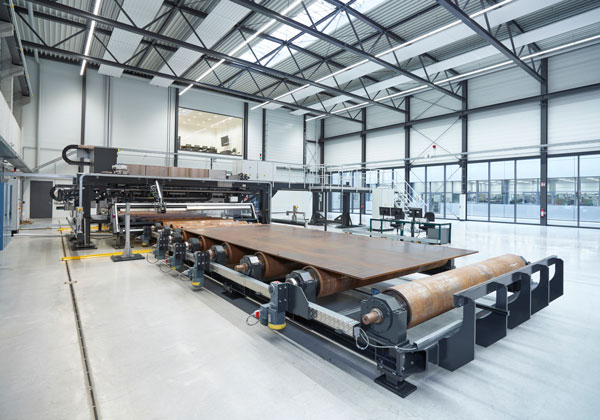

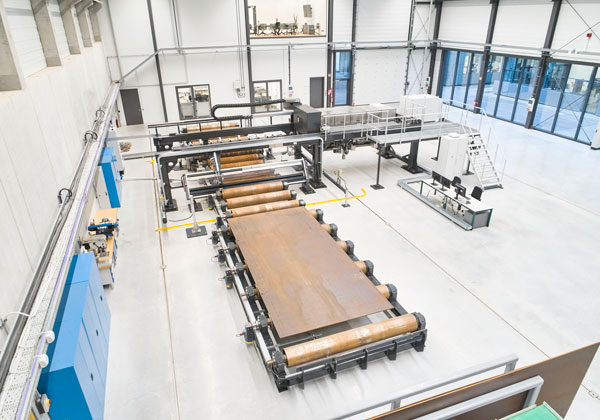

Die Prüfanlage PLATEPROOF ermöglicht die leistungsstarke und zerstörungsfreie Prüfung Ihrer Bleche mittels Ultraschalls. Dafür kombiniert die Anlage eine moderne Ultraschallelektronik zum Nachweis der Fehlstellen im Prüfmaterial mit einem robusten und wartungsfreundlichen Anlagendesign.

Die gesamte Konstruktion der Anlage ist für die harten Einsatzbedingungen in Walzwerken ausgelegt.



Ihre Vorteile im Überblick

  • Hohe Systemverfügbarkeit durch den Einsatz erprobter und robuster Baugruppen mit modernen und leistungsfähigen Komponenten
  • Prüfung in einem Prüfdurchlauf durch individuelle Anpassung an die Blechabmessungen im Inline- oder Offline-Betrieb
  • Hohes Prüfvolumen durch kurze Prüfzykluszeiten der einzelnen Bleche. Die kurzen Zykluszeiten werden mit einem optimierten Steuerungsablauf unter Verwendung der neuesten Siemens Steuerungstechnik realisiert
  • Hohe Nachweisempfindlichkeit von Fehlstellen mit guter Reproduzierbarkeit durch moderne Ultraschallelektronik
  • Automatische Qualitätsbeurteilung der Bleche und Protokollierung durch die Auswertesoftware nach offiziellen oder individuell definierten Prüfstandards
  • Nachbewertung von Blechen auf Basis gespeicherter Prüfdaten

Technical Data



Prüfbreite: von 900 bis 5.400 mm mit Überlappung der einzelnen Prüfspuren
Kantenprüfwagen: für ungeprüfte Längs- und Querkanten (geschnitten) ≤ 5 mm
Prüfempfindlichkeit: bis FBH2
Prüfgeschwindigkeit: bis 1 m/s (bei Prüfempfindlichkeit FBH2)

Automatische Qualitätsbewertung
in Anlehnung an internationale Standards wie:

▪ API SPEC 5L K.1
▪ ASTM A435/A435M
▪ ASTM A578/A578M
▪ DNVGL-ST-F101
▪ EN 10160
▪ GOST 22727-88
▪ JIS G 0801
▪ JIS G 0901
▪ KS D 0040
▪ KS D 0233
▪ VDEh SEL-072

In-house standard editor: für individuelle Bewertungen
Prüfung von: Carbon steel und höher legierten Stählen
Individuelle Prüfanwendungen: wie plattierte Bleche und Stufenbleche

Norms

JIS G 0901

beschreibt die Ultraschallprüfung von Stahlplatten für Druckbehälter.

AS 1710-2007

beschreibt das Verfahren der Ultraschallprüfung von Kohlenstoff- und niedriglegiertem Stahlblech sowie Universalprofilen und definiert eine Qualitätsklassifizierung.

ASME SA 435

spezifiziert die Ultraschallprüfung von Stahlplatten mit Senkrecht-Prüfkopf.

ASME SA 578

spezifiziert die Ultraschallprüfung von gewalzten Stahlplatten für Spezialanwendungen mit Senkrecht-Prüfkopf.

ASTM A 435

umfasst die Standard- und Akzeptanznormen für die Ultraschallprüfung mittels Puls-Echo-Verfahren mit Senkrecht-Prüfkopf von gewalzten, vollständig beruhigten Kohlenstoffstahlplatten sowie legierten Stahlplatten.

ASTM A 578

umfasst die Standard- und Akzeptanznormen für die Ultraschallprüfung mittels Puls-Echo-Verfahren mit Senkrecht-Prüfkopf von gewalzten und legierten Stahlplatten.

BS 5996:1993

definiert Akzeptanzniveaus für Ungänzen in Stahlblechen, Band und Breitflachstahl, basierend auf Ultraschallprüfungen.

DNV OS-F 101

enthält Kriterien und Leitlinien für die Fertigung, Montage, Prüfung, Inbetriebnahme und Wartung von Rohrleitungssystemen. Dabei wird eine vollständige Ultraschallprüfung von Platten und Bändern sowie Rohrkörper auf laminäre Ungänzen empfohlen und deren Anforderungen definiert.

EN 10160

beschreibt die Ultraschallprüfung von Flacherzeugnissen aus Stahl mit einer Dicke größer oder gleich 6 mm (Reflexionsverfahren).

EURONORM 160-85

beschreibt die Ultraschallprüfung von Stahlblechen mit einer Dicke größer oder gleich 6 mm (Reflexionsverfahren).

GB/T 2970-2004

beschreibt das Verfahren der Ultraschallprüfung für Dickblech aus Stahl.

GOST 22727-1988

beschreibt Ultraschall-Prüfverfahren für gewalztes Blech.

ISO 10893-9

beschreibt die automatisierte Ultraschallprüfung von Band bzw. Blech, das für die Produktion geschweißter Stahlrohre eingesetzt wird, zum Nachweis von Dopplungen.

ISO 17577

beschreibt die Ultraschallprüfung von Flacherzeugnissen aus Stahl mit einer Dicke gleich oder größer als 6 mm.

ISO 3183

spezifiziert die Anforderungen und Prüfverfahren von Stahlrohren für Rohrleitungstransportsysteme der Erdöl- und Erdgasindustrie.

JB 4730-1994

spezifiziert fünf zerstörungsfreie Prüf- und Defektklassifizierungsverfahren, u.a. die Ultraschallprüfung für Rohstoffe, Ersatzteile und Schweißnähte von metallischen Druckbehältern.

JIS G 0801

beschreibt die Ultraschallprüfung von Stahlplatten für Druckbehälter.

NF A04-305

beschreibt die Ultraschallprüfung von Flacherzeugnissen aus Stahl mit einer Dicke größer oder gleich 6 mm (Reflexionsverfahren).
