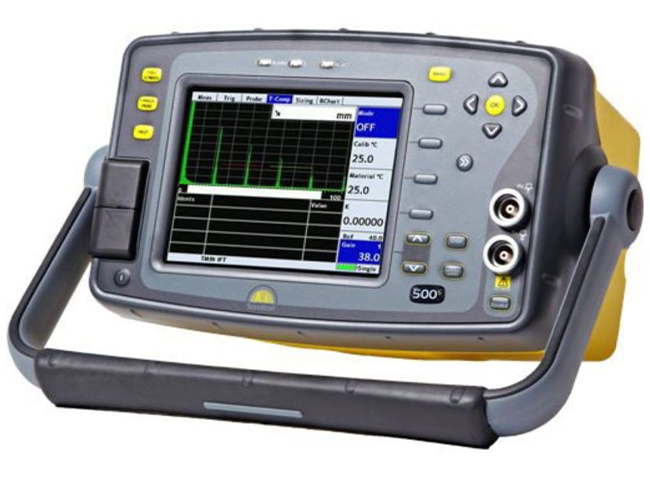

Die Sonatest Sitescan-Fehlerdetektoren standen schon immer für äußerst zuverlässige, technikerorientierte Fehlererkennungsgeräte und der Sitescan 500s baut auf dieser Tradition auf. Er bietet Anwendern ein Breitband-Fehlerprüfgerät der Einstiegsklasse mit VGA-Vollbildschirm und einem 50nS (Spike) 200-V-Pulser mit 0,5 dB Gain. Typische Anwendungen sind Schweißnahtprüfung, Korrosionserkennung, Schmiede- und Gussstücke sowie allgemeine Ultraschallprüfungen.
Zuverlässig, robust und widerstandsfähig
Die Fähigkeit eines Geräts, in rauen Umgebungen mit bewährter Zuverlässigkeit zu arbeiten, ist ein wichtiger Aspekt bei der Anschaffung eines Prüfgeräts. Dies wird unter anderem durch die hervorragende Batterieleistung des Sitescan 500s gewährleistet, die bis zu 13,5 Stunden bei voller Ladung beträgt. Das Gehäuse des Sitescan 500s besteht aus stoßfesten Materialien in Automobilqualität und bietet ausgezeichnete Wasserbeständigkeit. Zudem haben Umwelttests die volle Funktionsfähigkeit des Geräts bei Temperaturen über 55 ºC bestätigt Der Sitescan 500s verfügt über ein transflektives VGA-Farbdisplay. Die ausgezeichnete Lesbarkeit wird durch die einstellbare Helligkeit und die Auswahl von 9 Farbpaletten erreicht, einschließlich des Schwarz-auf-Weiß-LCD-Emulationsmodus.
Fortschrittliche Tools zur Fehlergrößenbestimmung als Standard
Schweißnaht- und Rohrinspektion sind die Hauptanwendungen für den Sitescan 500s, der mit den neuesten Softwaretools für die Fehlergrößenbestimmung ausgestattet ist. Der Einsatz integrierter Auslegungssoftware reduziert die Analysezeit und beschleunigt die Prüfung. Mehrere Standardauslegungstechniken sind für Serviceunternehmen, die nach unterschiedlichen Kundenstandards arbeiten, von entscheidender Bedeutung, insbesondere da die Servicearbeiten immer internationaler werden und die Bediener nach unterschiedlichen Vorschriften arbeiten müssen.
Zu den Auslegungsmethoden und Software-Optionen gehören:
- DAC (Standard)
- Split DAC & DGS/AVG (Option)

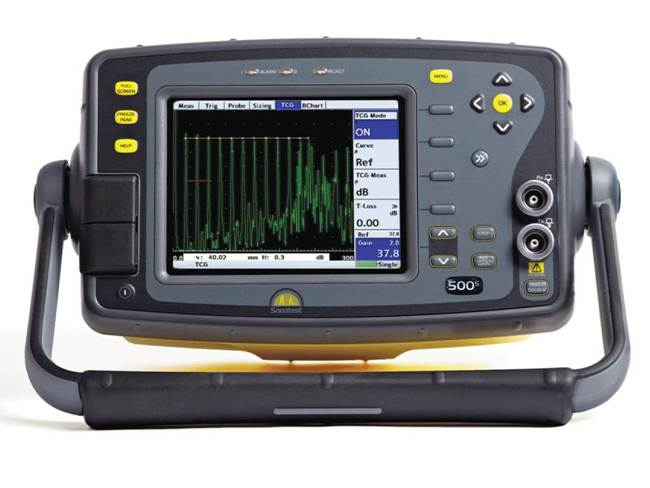

- TCG (Option)
- Backall Echo Attenuation (BEA) Option (erfordert TCG)
- AWS (Option)
- AVG/DGS (Option)
- API (Option)
- Schnittstellen-Trigger (Option)
- Korrosionssoftware (Option)
UT-Lity Lite Datenverwaltungssoftware
Die UT-Lity Lite Software bietet alles, was Sie zur Verwaltung Ihrer Prüfdaten benötigen. Die Standardversion (Lite) wird mit jedem Gerät kostenlos mitgeliefert und bietet Ihnen die Möglichkeit, Kalibrierungen, A-Scans, B-Scans und Dickenprotokolle sowohl auf dem Gerät als auch auf Ihrem PC anzuzeigen, zu verschieben und zu verwalten. Mit UT-Lity Lite können Sie auch benutzerdefinierte Vorlagen für Prüfberichte erstellen, Informationen in andere Anwendungen einfügen und druckbare PDF-Dokumente erstellen.
- Laden, Speichern und Verwalten von Dateien sowohl auf dem PC als auch auf einem angeschlossenen Fehlerprüfgerät
- Speichern, Analysieren, Farbcodieren und Exportieren von Daten zur Dickenmessung in Tabellenkalkulationen/Vermögensverwaltungssoftware
- Aktualisieren Sie das Prüfgerät und die Firmware, sobald Updates auf unserer Website verfügbar sind.
Über SONATEST
Das 1958 gegründete Unternehmen Sonatest ist einer der führenden Hersteller von Ultraschallprüfgeräten. Das Unternehmen ist weltweit anerkannt und respektiert für die Qualität seiner robusten, tragbaren Produkte, die in allen Branchen und Anwendungen zu finden sind. Shell, Airbus, Siemens und Arcellor Mittal gehören zu den Tausenden von Kunden, die Sonatest-Geräte einsetzen, um sicherzustellen, dass ihre Produkte und Prozesse sicher und zuverlässig sind.
Technical Data
| Display: | Transflektives VGA-TFT-Display (640 x 480). A-Scan Area: 400 x 510 pixels (normal), 460 x 620 (FS). Farben: 9 Farboptionen mit variabler Helligkeit. |
| IP-Schutzklasse: | IP 67 |
| Gewicht: | 2,5 kg (Batterie inklusive) |
| Abmessung: | 255 mm (L) x 145 mm (H) x 145 mm (W) |
| Temperatur: | -10 °C to +55 °C |
| Stromversorgung: | Batteriebetrieben (~13.5 h) |
| Speicher: | 4 GB für A-scans, panels, T-logs, B-logs etc. 450,000 Panels, 200,000 A-Logs, 300,000 B-Charts, 440,000 T-Logs |
| Test Range: | 1 mm bis 10.000 mm |
| Geschwindigkeit: | 1000 - 10.000 m/s stufenlos regelbar |
| Sensoren: | 0 bis 1000 μs |
| Gain: | Von 0 bis 110dB schrittweise anpassbar in 0.5, 1, 2, 6, 10, 14 und 20dB-Schritten |
