Der Name Masterscan steht seit jeher für eine robuste Gerätekonstruktion in Verbindung mit einer außergewöhnlichen Leistung. Funktionen können hinzugefügt und Upgrades in der Arbeitsumgebung durchgeführt werden, was die Ausfallzeiten reduziert und die Flexibilität erhöht. Ein hohes Maß an oberflächennaher Auflösung, Durchschlagskraft (450 V Pulser – Nadel und Rechteck) und ein ausgezeichnetes Signal-Rausch-Verhältnis sind die Schlüsselfunktionen der Masterscan-Reihe. Typische Anwendungsfelder sind Prüfungen in der Schweißnahtfertigung, Korrosionsprüfungen, Prüfungen von Verbundwerkstoffen, Prüfungen von Verbindungen, Schmiede- und Gussteilen, die Energieerzeugung (einschließlich EMATS) und allgemeine UT-Prüfungen.
Zuverlässig, robust und widerstandsfähig

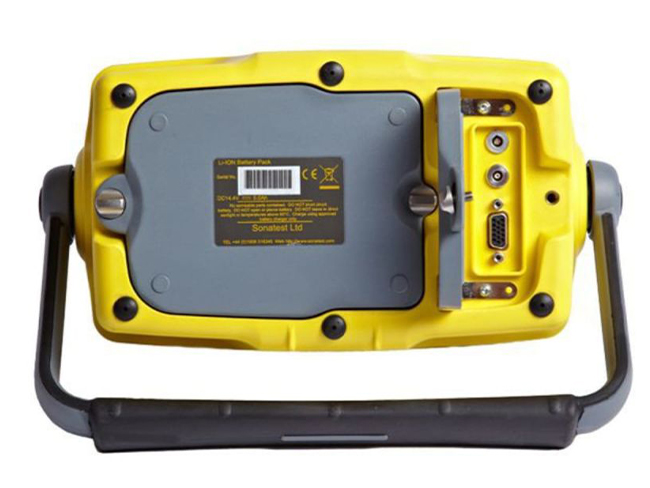

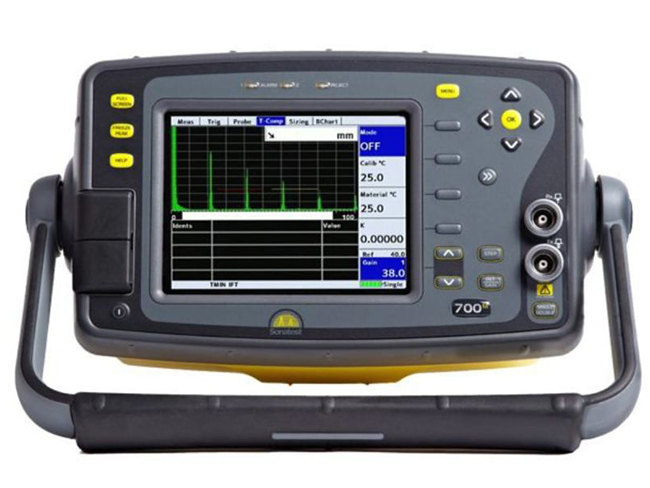

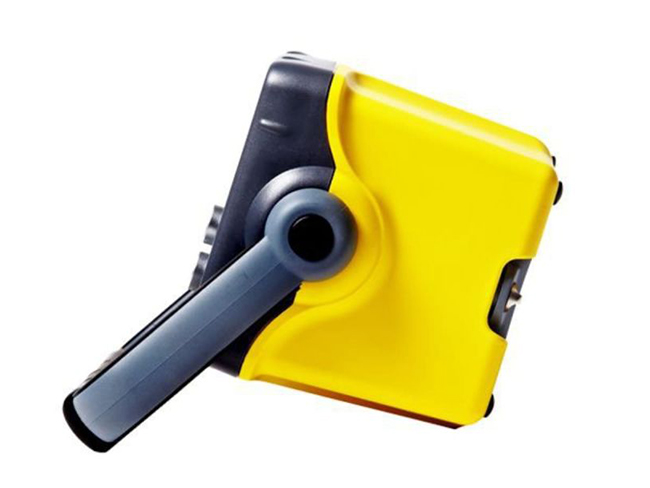

Der Masterscan 700m verfügt über eine leistungsstarke und zuverlässige Batterie, die ein mobiles Arbeiten von bis zu 13,5 Stunden bei voller Ladung ermöglicht. Zudem besteht das robuste Gehäuse aus stoßfesten Materialien nach Standard der Automobilindustrie und bietet ausgezeichnete Wasserbeständigkeit. Die Explosionsprüfung nach MIL810-G wurde ebenso bestanden wie Umwelttests, die die volle Funktionsfähigkeit des Geräts bei Temperaturen über 55°C bestätigten. Der Masterscan 700m verfügt über ein transflektives VGA-Farbdisplay mit einstellbarer Helligkeit und der Auswahlmöglichkeit von 9 Farbpaletten, einschließlich des Schwarz-auf-Weiß-LCD-Emulationsmodus.
Advanced Defect Sizing Tools as Standard
Weld and pipe inspection are major applications for the Masterscan series and they are equipped with the latest software tools for defect sizing. The use of integrated sizing software reduces analysis time and speeds inspection. Multiple standard sizing techniques are essential for service companies working to different customer standards, especially as service work becomes more international and operators are required to work to different codes.
Zu den Auslegungsmethoden und Software-Optionen gehören:
- DAC (Standard)
- Split DAC & DGS/AVG (Option)
- TCG (Option)
- Backall Echo Attenuation (BEA) Option (erfordert TCG)
- AWS (Option)
- AVG/DGS (Option)
- API (Option)
- Schnittstellen-Trigger (Option)
- Korrosionssoftware (Option)
- Dryscan-Funktion (Option)
UT-Lity Datenverwaltungssoftware
Die UT-Lity Software bietet alles, was Sie zur Verwaltung Ihrer Prüfdaten benötigen. Die Standardversion wird mit jedem Gerät kostenlos mitgeliefert und bietet Ihnen die Möglichkeit, Kalibrierungen, A-Scans, B-Scans und Dickenprotokolle sowohl auf dem Gerät als auch auf Ihrem PC anzuzeigen, zu verschieben und zu verwalten. Mit UT-Lity können Sie auch benutzerdefinierte Vorlagen für Prüfberichte erstellen, Informationen in andere Anwendungen einfügen und druckbare PDF-Dokumente erstellen.
- Laden, Speichern und Verwalten von Dateien sowohl auf dem PC als auch auf einem angeschlossenen Fehlerprüfgerät
- Speichern, Analysieren, Farbcodieren und Exportieren von Daten zur Dickenmessung in Tabellenkalkulationen/Vermögensverwaltungssoftware
- Aktualisieren Sie das Prüfgerät und die Firmware, sobald Updates auf unserer Website verfügbar sind.
Über SONATEST
Das 1958 gegründete Unternehmen Sonatest ist einer der führenden Hersteller von Ultraschallprüfgeräten. Das Unternehmen ist weltweit anerkannt und respektiert für die Qualität seiner robusten, tragbaren Produkte, die in allen Branchen und Anwendungen zu finden sind. Shell, Airbus, Siemens und Arcellor Mittal gehören zu den Tausenden von Kunden, die Sonatest-Geräte einsetzen, um sicherzustellen, dass ihre Produkte und Prozesse sicher und zuverlässig sind.
Technical Data
| Display: | Transflektives VGA-TFT-Display (640 x 480). A-Scan Area: 400 x 510 pixels (normal), 460 x 620 (FS). Farben: 9 Farboptionen mit variabler Helligkeit. |
| IP-Schutzklasse: | IP 67 |
| Gewicht: | 2.5 kg (Batterie inklusive) |
| Abmessung: | 255 mm (L) x 145 mm (H) x 145 mm (W) |
| Temperatur: | -10 °C to +55 °C |
| Stromversorgung: | Batteriebetrieben (~13.5 h) |
| Speicher: | 4 GB für A-scans, panels, T-logs, B-logs etc. 450,000 Panels, 200,000 A-Logs, 300,000 B-Charts, 440,000 T-Logs |
| Test Range: | 0-1 mm bis 0-20,000 mm bei Stahl mit 5930 m/s |
| Geschwindigkeit: | 256 - 16000 m/s stufenlos regelbar |
| Sensoren: | 0 to 1000 μs |
| Gain: | Von 0 bis 110dB schrittweise anpassbar in 0.1, 0.5, 1, 2, 6, 14 und 20dB-Schritten |
