Präzise und zuverlässige Leitfähigkeitsmessung
Das SIGMATEST 2.070 ist ein portables Wirbelstromgerät, das die elektrische Leitfähigkeit von nicht-ferromagnetischen Metallen anhand der komplexen Impedanz der Messsonde misst.
Es ermittelt physikalische und technische Materialeigenschaften. Typische Einsatzgebiete sind die Qualitätskontrolle von Fertigungsprodukten, die Prüfung von Materialkombinationen sowie die Sortierung von Metallen, Legierungen oder Schrott. Desweiteren kommt es bei der Wartung von Luftfahrzeugen, der Bestimmung von Hitzeschäden und der prozessbegleitenden Inspektion in der Fertigung und Verarbeitung der Metallurgie zum Einsatz. Das Gerät zeichnet sich durch fünf unterschiedliche Prüffrequenzen und eine sehr hohe Messgenauigkeit aus. Diese behält das Gerät auch bei einer hohen Frequenz von 960 kHz bei, so dass auch sehr dünne Werkstücke mit höchster Präzision gemessen werden können. Durch die integrierte Temperaturkompensation ist das Messgerät in der Lage, den Messwert der elektrischen Leitfähigkeit automatisch auf 20 °C zu normieren. Die Messqualität entspricht den Normen von Boeing (BAC 5651) und Airbus.

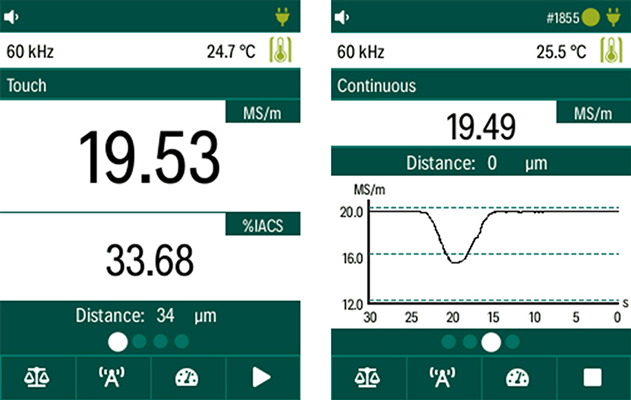

Betriebsmodi
Das SIGMATEST 2.070 kann entweder im Touch- oder Kontinuierlich-Modus betrieben werden. Um Oberflächen zu messen und die Werte in einem Zeitdiagramm anzuzeigen, verwenden Sie den Kontinuierlich-Modus, zur Messung von Einzelwerten den Touch Modus. Mit der Aufzeichnungsfunktion können Sie alle Messungen speichern.
Korrekturfaktor
Abweichungen in der Materialgeometrie können Messfehler erzeugen. Ein Beispiel ist die Messung von Prüflingen mit gekrümmter (entweder konkaver oder konvexer) Oberfläche. Wenn der Leitfähigkeitswert des Prüflings bekannt ist, kann der durch die Krümmung der Oberfläche entstandene Fehler, mit einem Korrekturfaktor kompensiert werden. Der gemessene Wert mit dem Korrekturfaktor multipliziert und der korrigierte Wert auf dem LCD-Display angezeigt.
Sonden-Erkennungsfunktion
Das SIGMATEST 2.070 empfängt nun automatisch die richtige Kalibrierkurve der Sonde. Diese Funktion ist besonders nützlich, wenn sowohl die 5 mm- als auch die 8 mm- und die 14 mm Sonde mit demselben Gerät verwendet werden.
Temperaturkompensation
Temperaturbedingte Schwankungen der elektrischen Leitfähigkeit werden vom SIGMATEST 2.070 kompensiert. Ein Standard-Temperaturkoeffizient ist in jedem Gerät installiert. Zusätzlich können Sie einen spezifischen Temperaturkoeffizienten definieren, um die Ergebnisse für bestimmte Anwendungen zu optimieren. Die Temperaturmessung erfolgt entweder über den in der Sonde integrierten Temperatursensor oder durch den Anschluss eines externen Temperatursensors. Ein externer Temperatursensor wird empfohlen, wenn die Temperatur der Prüfteile von der Sondentemperatur abweicht.
YouTube Playlist
Ihre Vorteile im Überblick
- Fünf Messfrequenzen 60, 120, 240, 480, 960 kHz
Die hohe Messfrequenz von 960 kHz ermöglicht eine präzise Leitfähigkeitsmessung bei sehr dünnen Werkstücken - 50 Messungen pro Sekunde
- Einfache Bedienung - entweder im Touch oder Continuous Modus
- Interne und externe Temperaturkompensation
- Messung bis zu 0,75 mm Abstand vom Prüfling
- Messbereich von 0,5 bis 65 MS/m (1-112 % IACS)
- Fernsteuerung durch einen externen PC über Ethernet Standard RJ45 möglich - Schnittstelle ermöglicht die vollständige Kontrolle über das Gerät und eine Integration in automatisierte Systeme
- SD-Kartensteckplatz zum Speichern einer nahezu unbegrenzten Anzahl von Messdaten
- Sondeneigenschaften werden direkt auf der Sonde gespeichert und automatisch vom Gerät gelesen
- Mehrsprachiges Betriebssystem
- Robuste Geräteausführung für den Einsatz vor Ort
Technische Daten
| Messbereich: | 0,5 bis 65 MS/m oder 1 bis 112 % IACS |
| Absolute Genauigkeit: | +/- 0.7 % vom Messwert @60 kHz, 14 mm Sonde |
| Auflösung: | +/- 0.1 % vom Messwert |
| Automatische Abstandskompensation: | Bis zu 750 μm |
| Betriebsfrequenzen: | 60 / 120 / 240 / 480 / 960 kHz |
| LCD Anzeige: | 480 x 640 pixel |
| Spannungsversorgung: | 5V DC / 3000 mA |
| Betriebszeit pro Batteriesatz: | 4 h |
| Betriebsspannung: | Netzteil und Batterieladegerät an die Betriebsspannung jedes Landes anpassbar |
| Schnittstellen: | 10-poliger LEMO-Anschluss, SD Kartensteckplatz, Ethernet RJ45 100 Mbit/s |
| Temperaturbereich: | 0 °C bis +40 °C |
| Luftfeuchtigkeit: | 5 % bis 85 % |
| Abmessung: | 211 x 102 x 40 mm |
| Gewicht: | 0,62 kg |
| Normen: | DIN 50994, ASTM E 1004, DIN EN 2004-1 |
| Breiten des Sondenkopfes: | 5 mm, 8 mm, 14 mm |

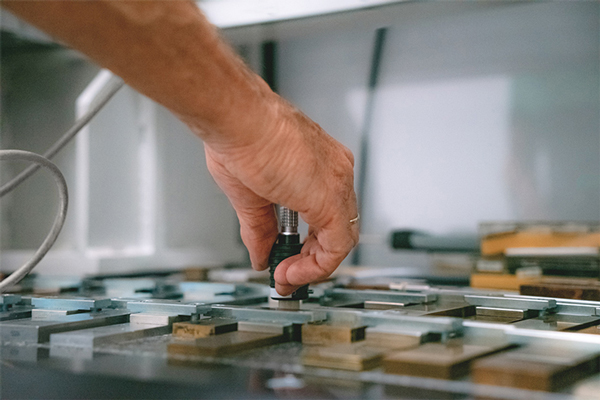

Für weitere Informationen zu unseren Kalibrierstandards - lesen Sie unseren Blogbeitrag: | |
