Smarte und effiziente Material- und Gefügeprüfung

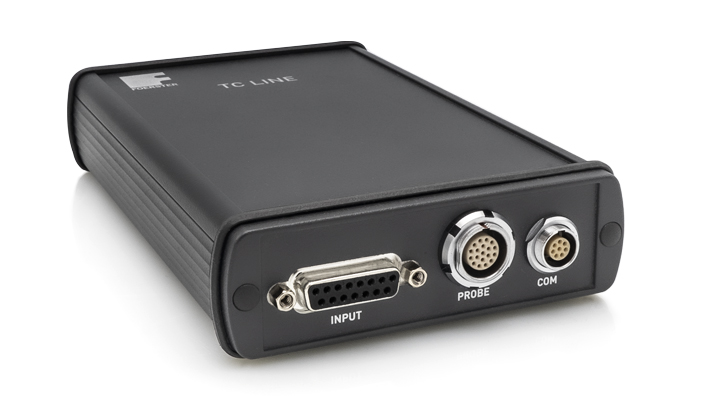

Das MAGNATEST TCL ist für die vollautomatisierte und zerstörungsfreie 100%-Prüfung mittels Wirbelstrom in der Serienfertigung konzipiert. Zudem kann es für die manuelle Prüfung z.B. in einem QS-Labor verwendet werden. Das Prüfsystem MAGNATEST TCL besteht aus dem Prüfkanal TCL (Test Channel Line) und einem PC inkl. Prüfsoftware. Für die automatisierte Prüfung bietet FOERSTER hierzu einen Industrie-PC inkl. Schnittstellenmodul an.
Alle Komponenten des MAGNATEST TCL können in einem Geräteschrank verbaut werden. Alternativ ist durch die kompakte Bauform des TCL eine Installation direkt in der Linie möglich. Dadurch werden die Kabellängen zwischen Sensorik und Prüfkanal signifikant verkürzt und negative Effekte auf die Prüfqualität minimiert. Die moderne Software des TCL-Prüfsystems ist intuitiv und für die Touchbedienung optimiert. Bei Fragen steht Ihnen stets eine eingebettete Hilfe zur Verfügung.
Zudem unterstützt Sie bei der Einrichtung der Prüfparameter ein Wizard. Natürlich besteht aber auch die Möglichkeit der freien Parametrierung. Neben einem großen Frequenzbereich von 4 Hz bis 20 MHz verfügt das MAGNATEST TCL über eine Grund- und Oberwellenauswertung. Die Prüfauslösung kann manuell, extern durch die PLC oder automatisch (intern) erfolgen. Ein Passwortschutz verhindert dabei das manuelle Eingreifen in die Prüfung. Im Prüfmodus werden die Ergebnisse sowohl in der Impedanzebene als auch als Balkendiagramm dargestellt. Die Report-Funktion ermöglicht anschließend die lückenlose Dokumentation.
Ihre Vorteile im Überblick
- Magnetinduktive Prüfung mit Grund- und Oberwellenauswertung: Großer Frequenzbereich von 4 Hz bis 20 MHz - stufenlos in 1 Hz-Schritten einstellbar
- Zerstörungsfreie 100-%-Prüfung: Für alle Anforderungen an die Wirbelstromprüfung bestens vorbereitet
- Modernste Software mit intuitiver Benutzeroberfläche: Unterstützungsfunktionen (Wizard) sorgen für einfache Bedienung bei der Parametrierung
- Erhöhte Prüfqualität: Kurze Kabelwege zwischen dem MAGNATEST TCL und der Sensorik minimieren negative Störeinflüsse
- Innovative Sondenerkennung: Datenchip erkennt automatisch die Sonde und die Einstellungen werden schnell und einfach geladen
- Einfache Automatisierung und Linienintegration: Mittels I/O-Schnittstelle
Technische Daten

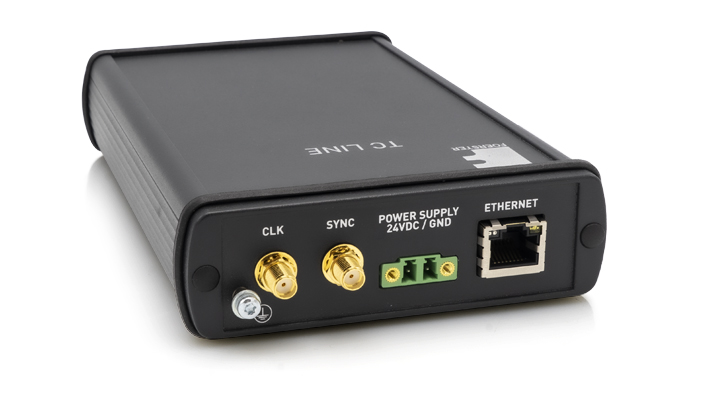

| Abmessung & Gewicht: | 176 x 109 x 35 mm; 0,5 kg |
| Netzanschluss | 24 V, 1250 mA (Netzteil optional) |
| Zulässige Umgebungstemperaturen: | +5 °C bis +40 °C |
| Relative Luftfeuchtigkeit: | 8% bis 80% |
| IP: | IP40 |
| Frequenzbereich: | 4 Hz bis 20 MHz |
| Anregung: | Monofrequent |
| Auswertung: | Grundwelle (f1); Oberwellen (f3 – f11) |
| Prüfauslösung: | Manuell, Extern, Auto |
| Sortierschwellen: | Kreis, Ellipse, Rechteck |
| Durchsatzleistung: | Abhängig von Prüffrequenz, ca. 10 Teile pro Sekunde bei 1 kHz |
