Ermittlung der kompletten J-H Hysterese von weichmagnetischen Stählen

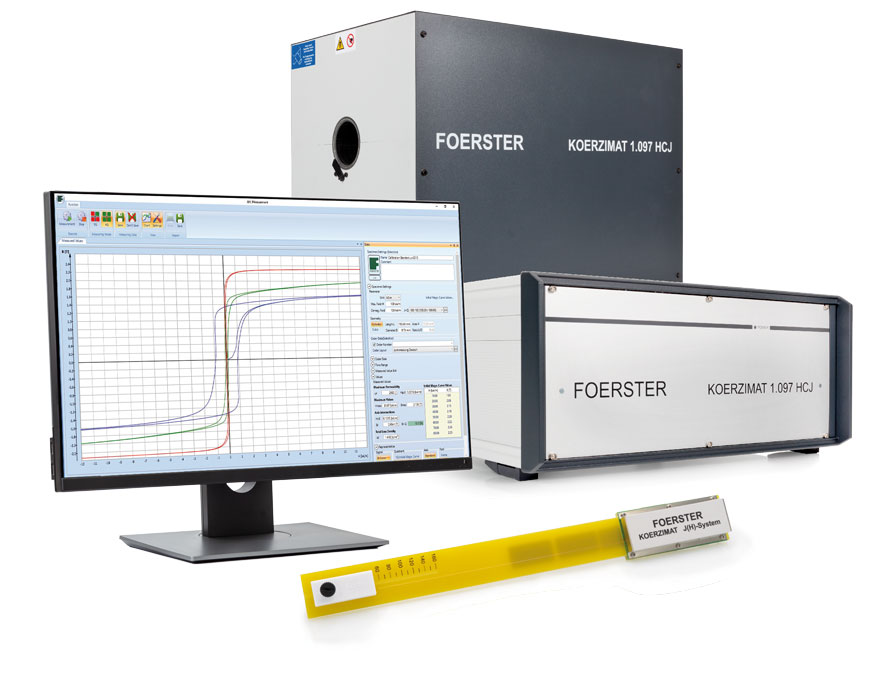

Das Messsystem KOERZIMAT J-H ist die Erweiterung des KOERZIMAT 1.097 HCJ. Damit kann die komplette J-H Hysterese inklusive Neukurve weichmagnetischer Stähle im offenen Magnetkreis ermittelt werden.

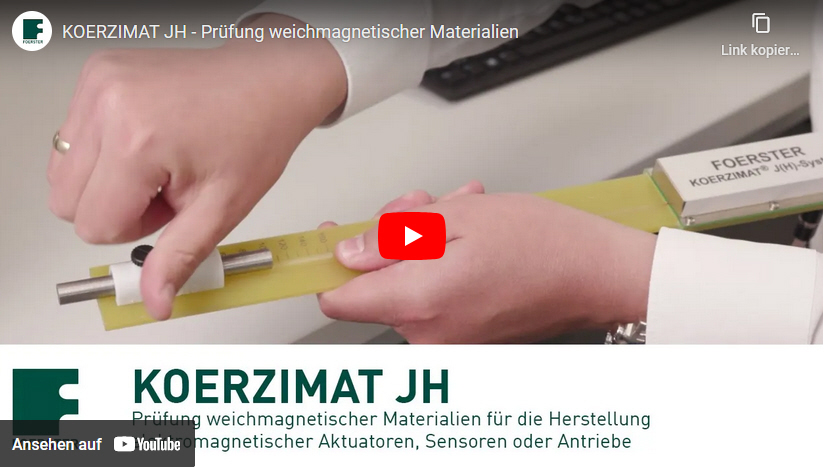

Die Hysterese wird mithilfe eines J-Sensors in einem einfachen und bedienerfreundlichen Messverfahren bestimmt. Die Messung ist möglich an Rundstäben (Durchmesser 8-14 mm, Länge / Durchmesser ≥ 10 mm) oder Blechproben (Breite 10 mm, Dicke 1,6 / 2,00 mm, Länge < 150 mm). Die (Stab-) Proben müssen für die Messung nicht präzise geschliffen oder mechanisch belastet werden.
Ihre Vorteile im Überblick
- Schnelle und präzise Messung der J(H)- / B(H)-DC-Hysteresen,
inkl. Neukurve - Magnetisierung im offenen Magnetkreis
- Magnetisierungsfeldstärke bis 100 kA/m
- Messbereich 100 – 4.000 μr
- Einfache Probenfixierung auf Prüfteileschieber
- Magnetisch abgeschirmte Messspule
- Geringster Aufwand zur Probenpräparation
- Keine mechanische Belastung der Proben
Technische Daten
| Zulässige Umgebungstemperaturen: | 0 bis +40°C |
| Schutzklasse: | IP 32 |
| Magnetisierungsfeldstärken: | 100 kA/m |
| Messzeit - gesamte Hysterese inkl. Neukurve : | ca. 2 min |
| Messbereich - relative Permeabilität: | 100 - 4.000 μr |
